黑金Alinx xc7z020 原理图

1 时钟引脚

1.1 CLK：U18

2 复位

2.1 RST：N15

3 扩展接口

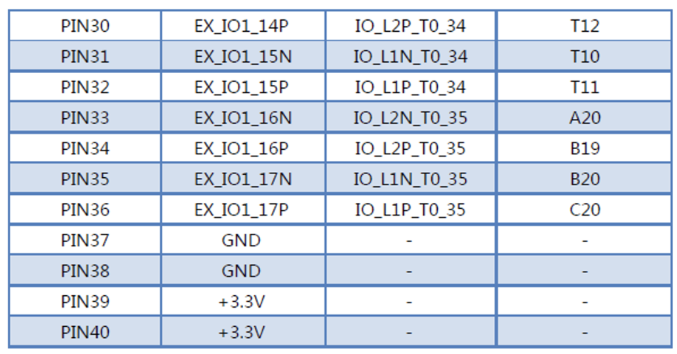

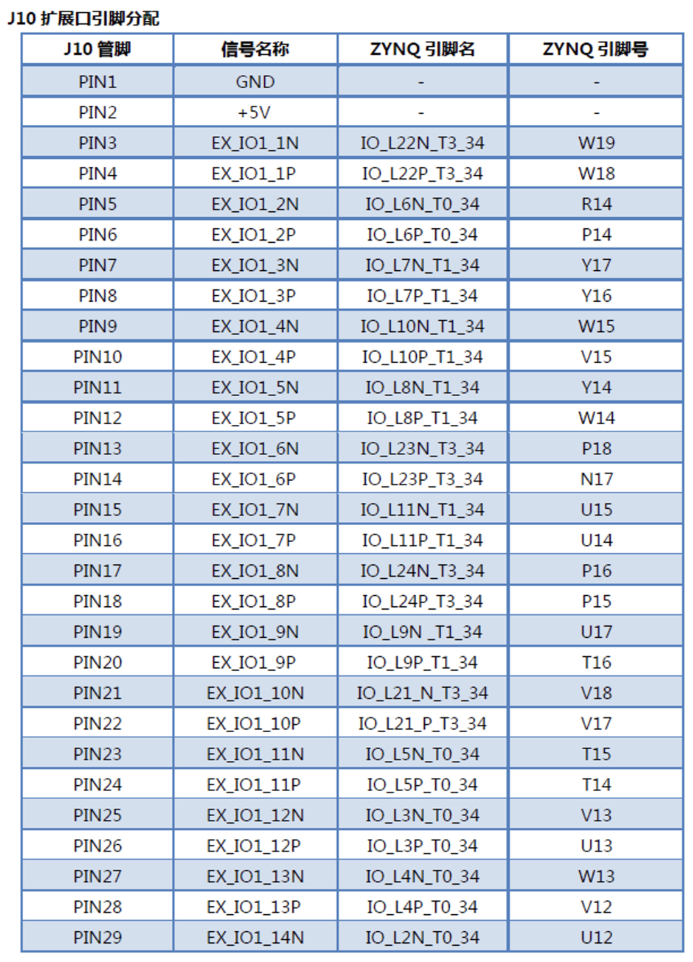

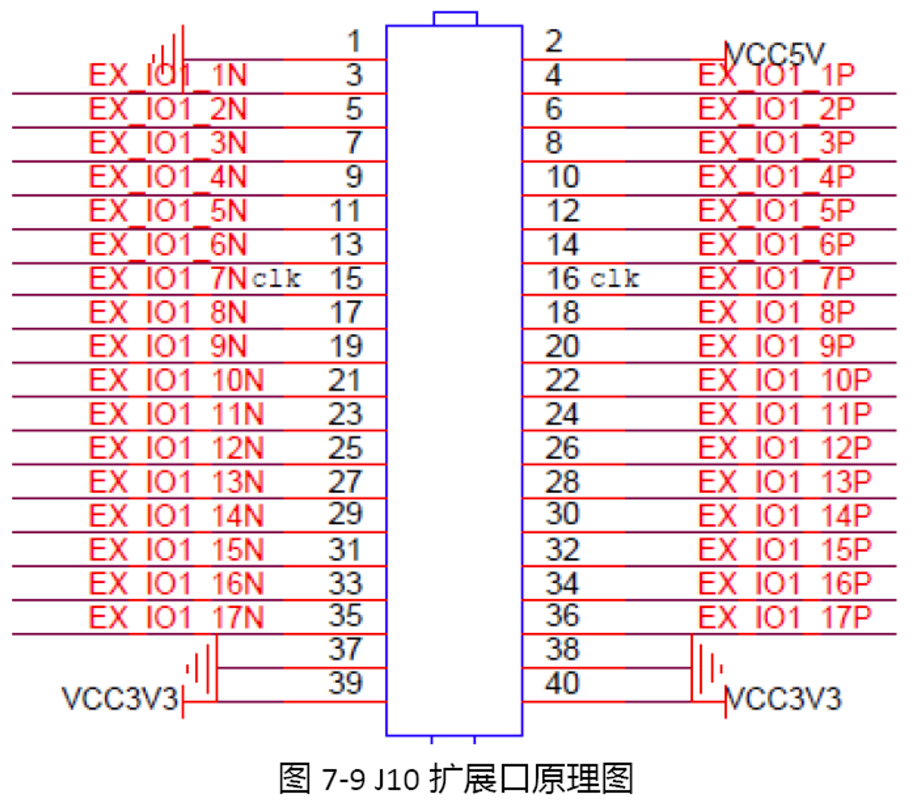

3.1 J10

1715858667344.png|400

1715858711730.png|400

1715858778817.png|400

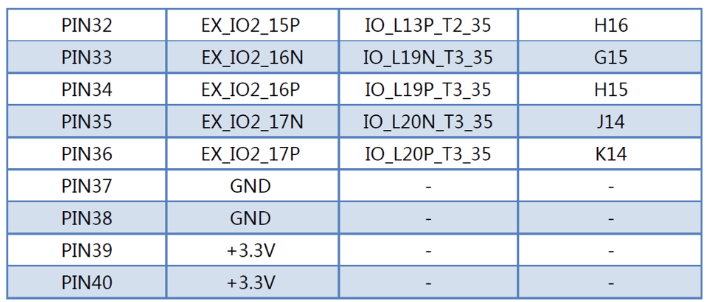

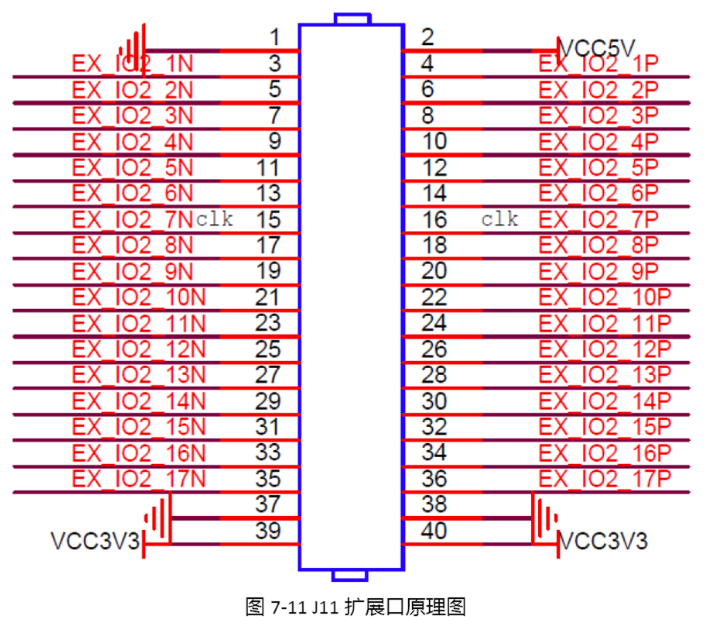

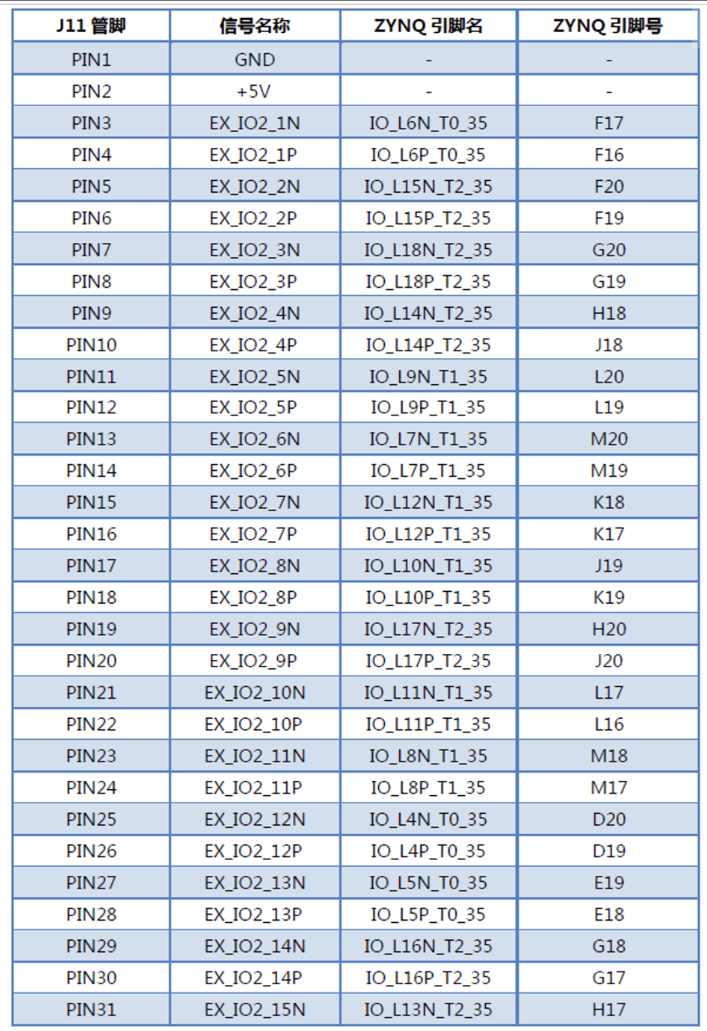

3.2 J11

1715858828182.png|400

1715858880857.png|400

1715859009851.png|400

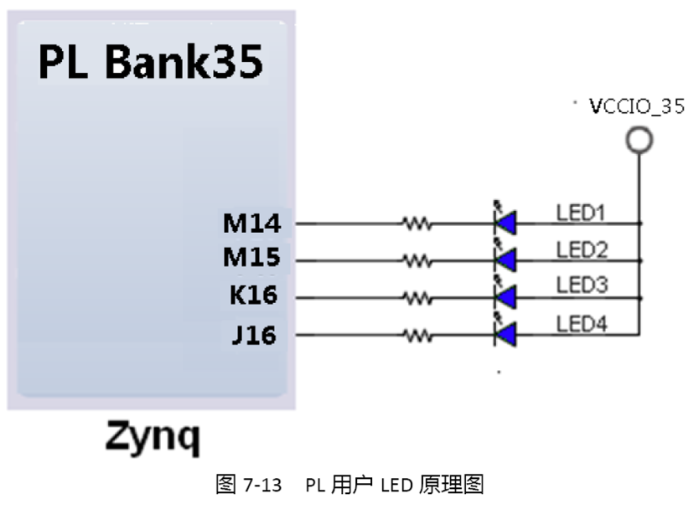

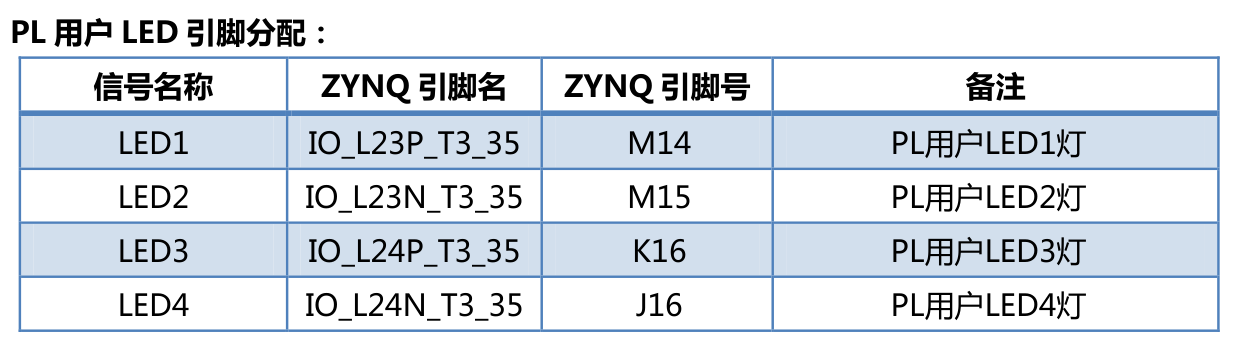

4 PL LED

1715859045637.png|400

1736475075441.png|400

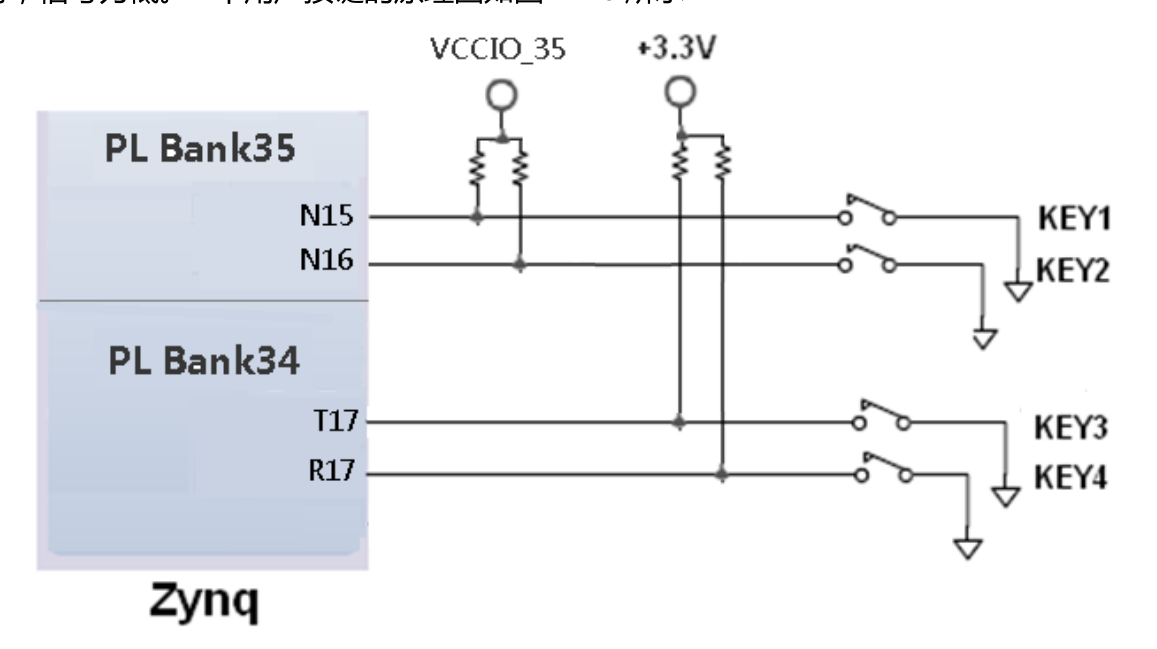

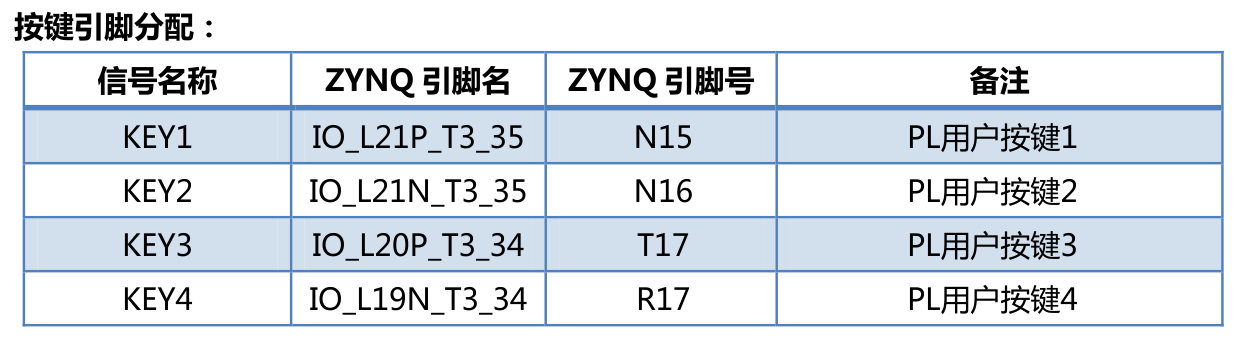

5 PL KEY

1736475179705.png|400

1736475192537.png|400
