MATLAB中使用HDL Coder生成HDL代码时的报错集合

1 Delay balancing unsuccessful because an extra 4 cycles of latency introduced by optimizations in the feedback loop cannot be offset using design delays for the loop latency budget.

1.1 产生原因

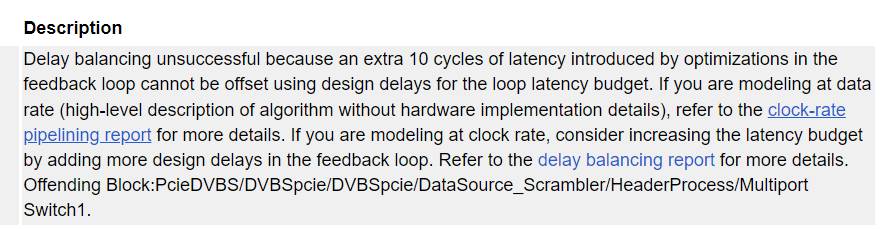

由于时序考虑，在每个模块的输出端添加了1到2级的输入输出流水线，但是在这种带反馈的结构上添加输入输出流水线后，会产生如下的报错

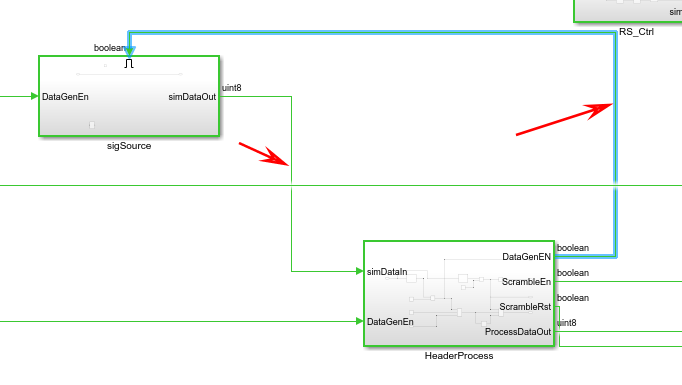

可以看出加入的输入输出流水线会导致额外的时钟延时，使得延时平衡失败。

1.2 解决方法

在保证时序的前提下将带有反馈回路的模块输入输出流水线设置为0，也可以在同级输出端口加入delay手动添加流水线。
